Наружные VRF блоки

Наружный VRF блок — с чего начинается мультизональная система

Наружный блок VRF системы содержит инверторные компрессоры, теплообменник и автоматику, которая распределяет хладагент между всеми внутренними блоками здания. От его выбора зависит, сколько помещений можно подключить, какой длины будут трассы и как система поведёт себя зимой. Поэтому проектирование мультизональной системы обычно начинают именно с наружной части, а внутренние блоки подбирают под неё.

Как подбирают наружные блоки VRF

• Суммарная нагрузка. Складывают мощность всех внутренних блоков и сравнивают с номиналом наружного. Допустимый коэффициент комбинации задаёт производитель: обычно сумма внутренних может быть несколько выше номинала, ведь помещения редко работают на полную мощность одновременно.
• Модульность. Многие наружные модули можно объединять в один контур, чтобы набрать нужную производительность. Это удобно и для поэтапного ввода здания.
• Тип системы. Модели с тепловым насосом работают целиком на холод или на тепло, системы с рекуперацией тепла позволяют одновременно охлаждать и обогревать разные зоны.
• Ограничения по трассам — общая длина фреонопроводов, расстояние до самого дальнего блока и перепад высот между наружной и внутренней частью.
• Диапазон наружных температур, при котором блок работает на охлаждение и обогрев.

Размещение и подготовка площадки

Модули ставят на кровлю, техническую площадку или землю — на раму с виброопорами, с зазорами для обслуживания и свободным выбросом воздуха. Крупные наружные блоки, как правило, питаются от трёхфазной сети, поэтому выделенную мощность и кабельную трассу закладывают в проект заранее. На кровле дополнительно проверяют несущую способность перекрытия.

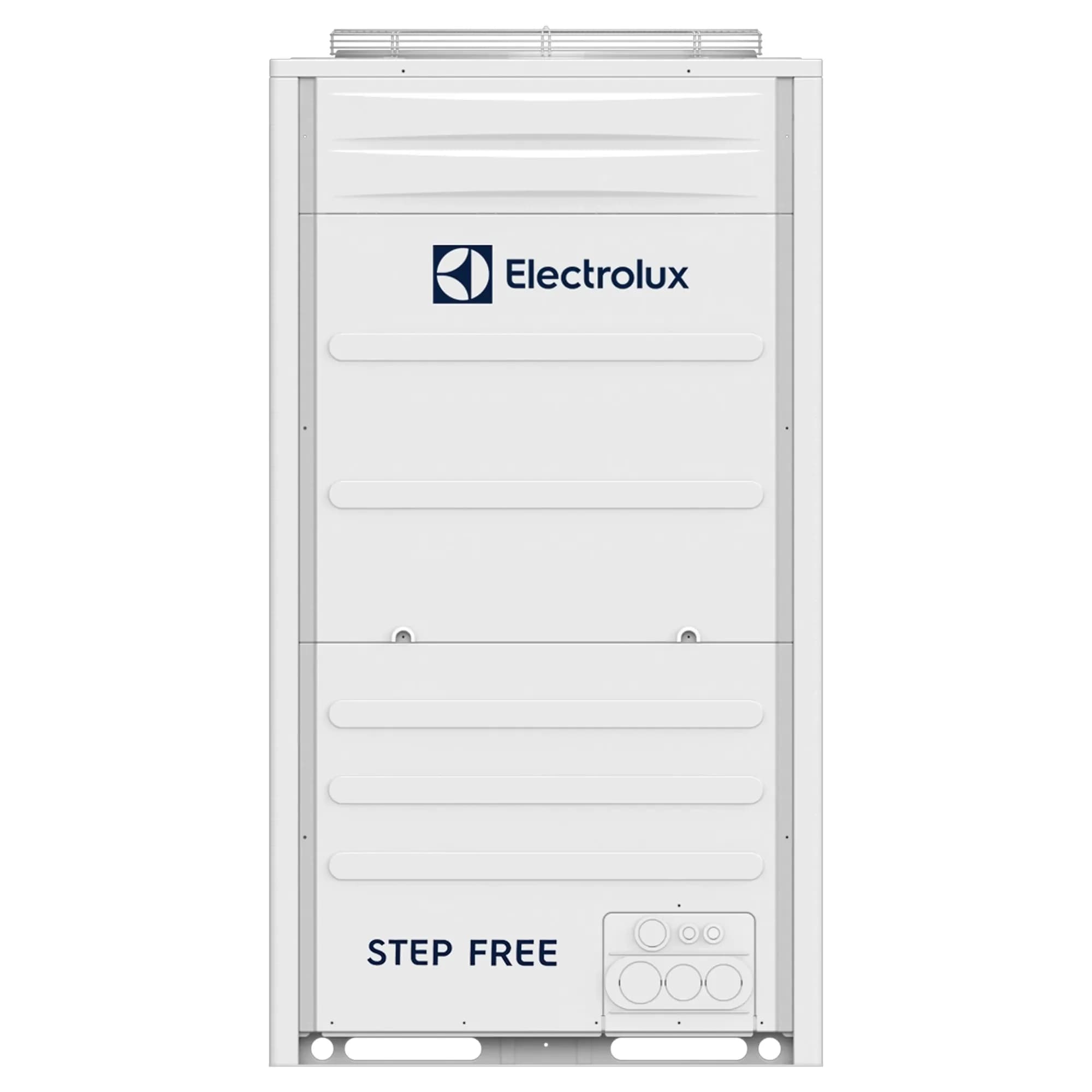

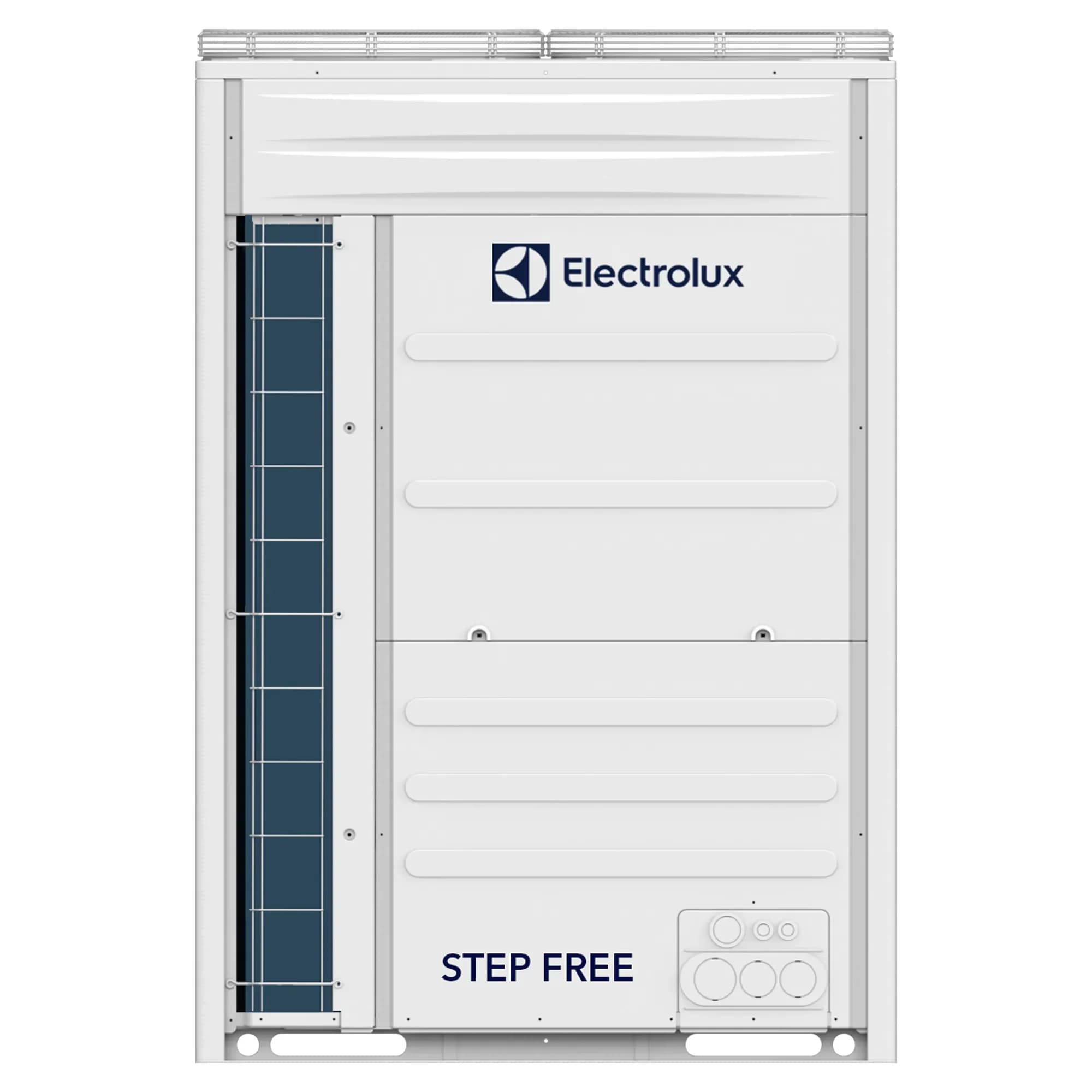

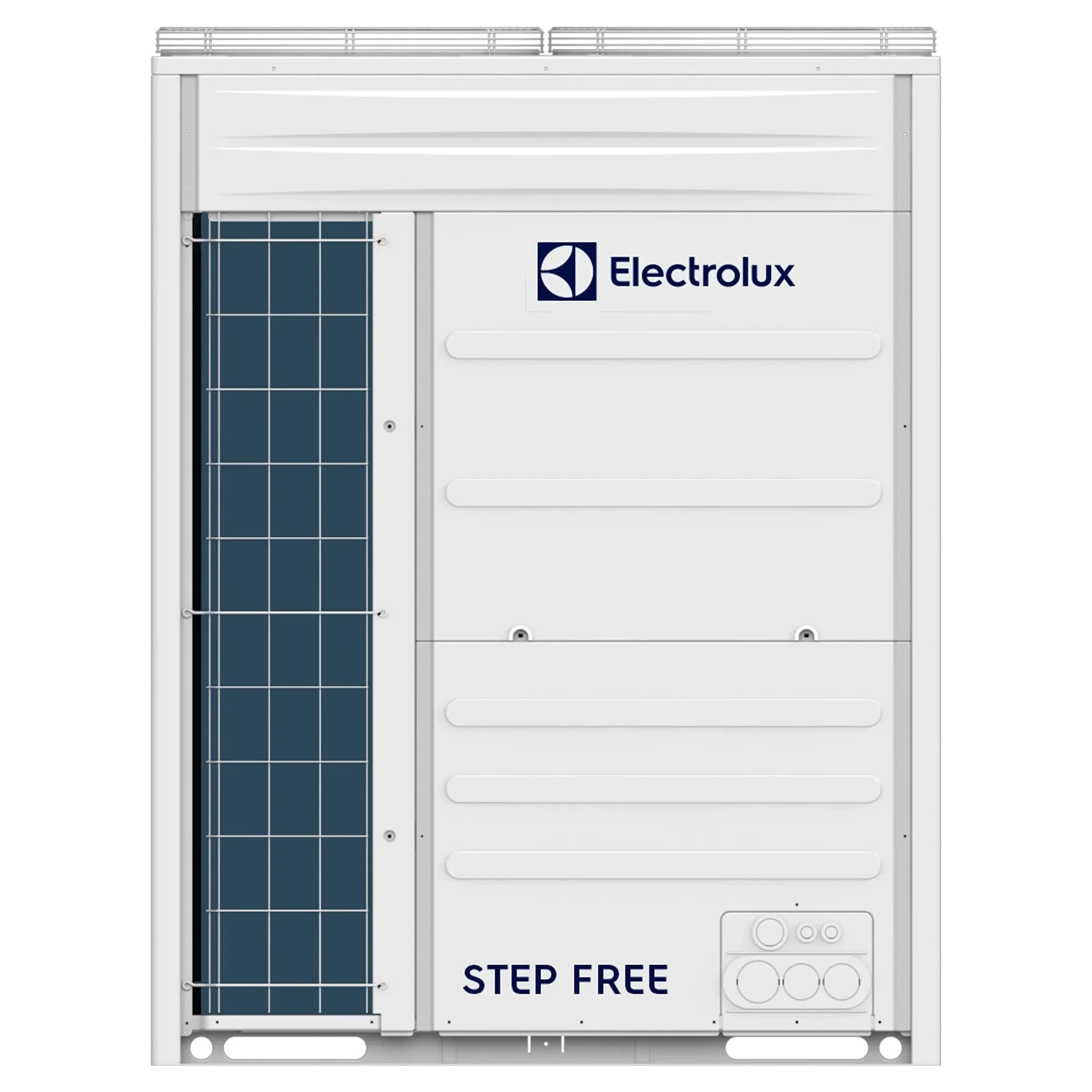

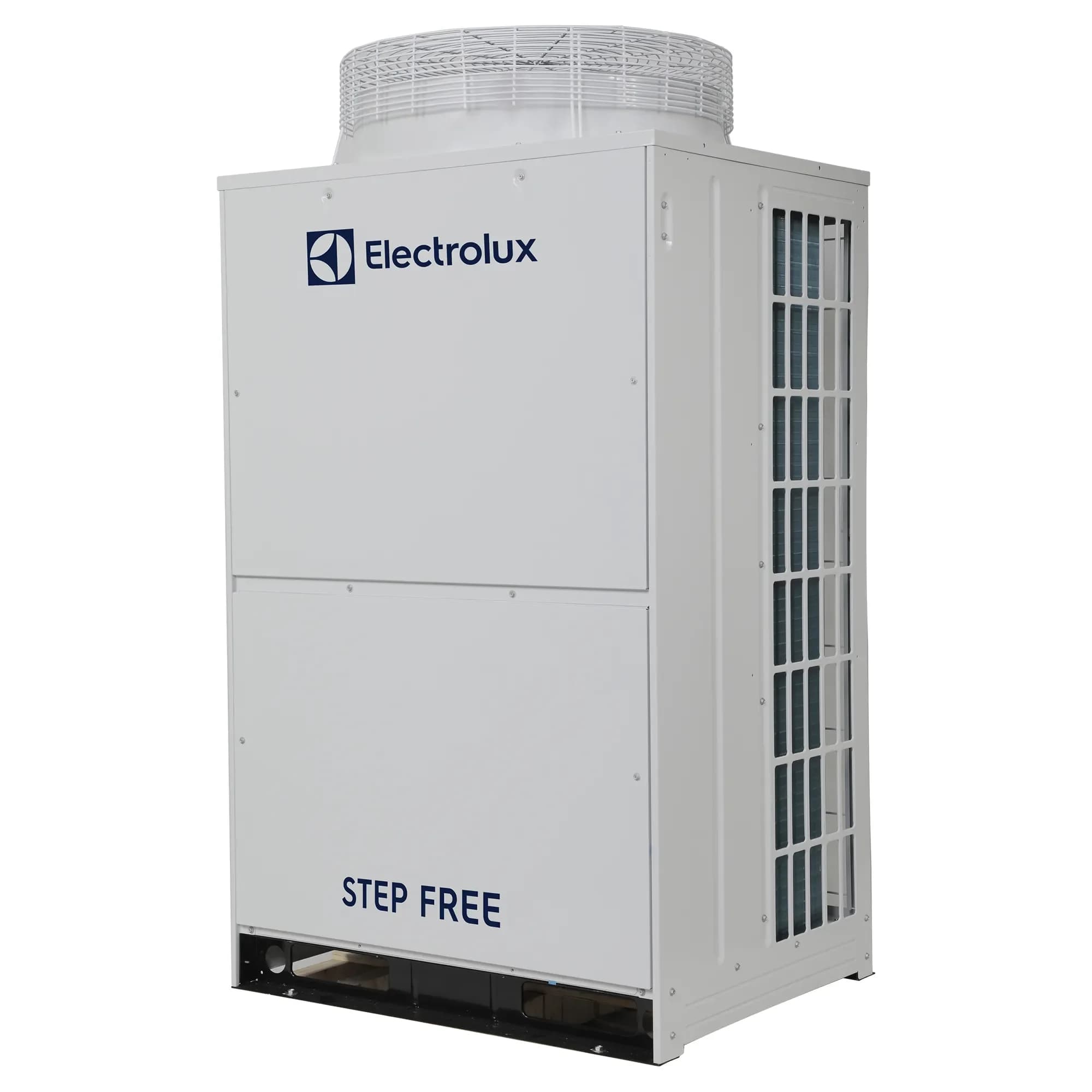

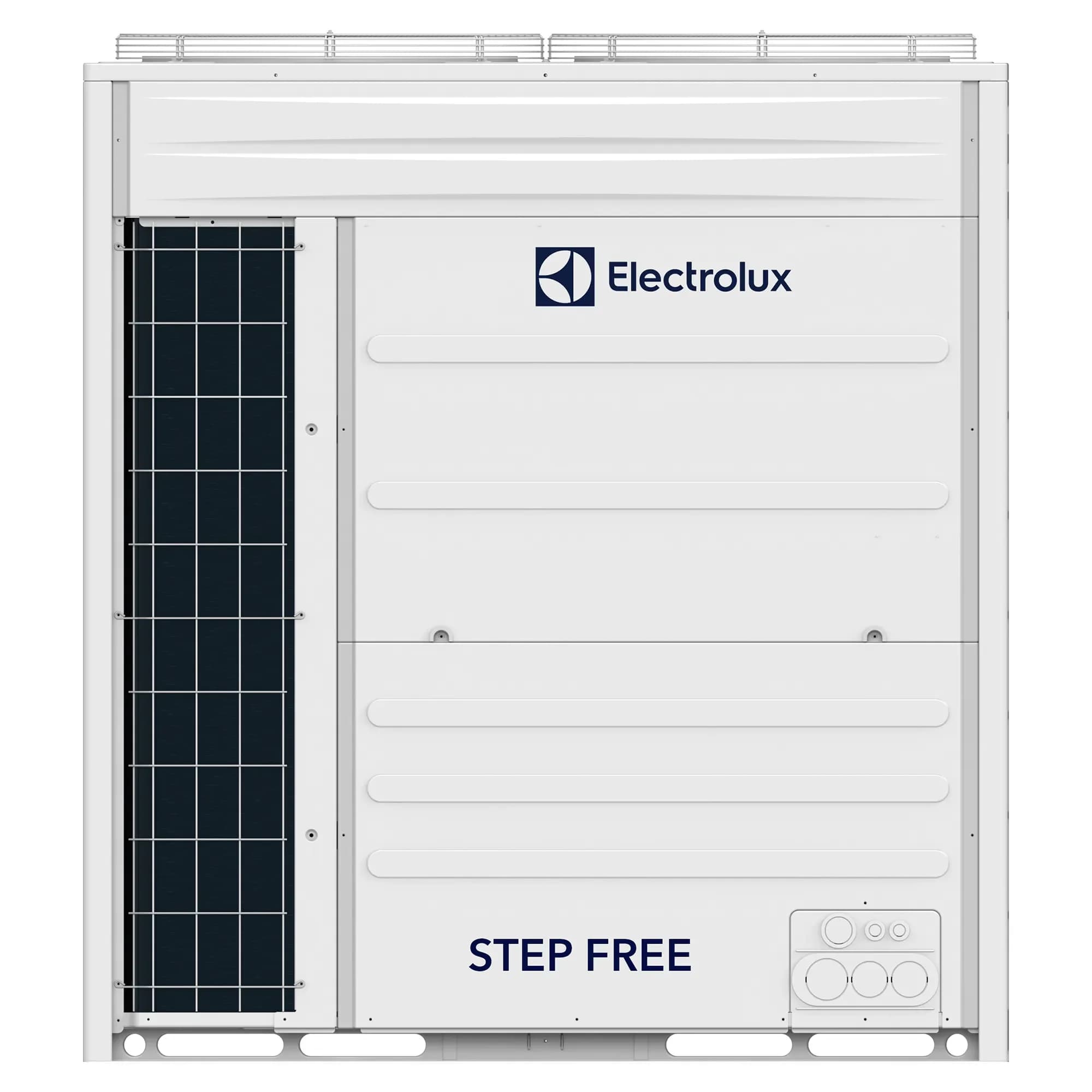

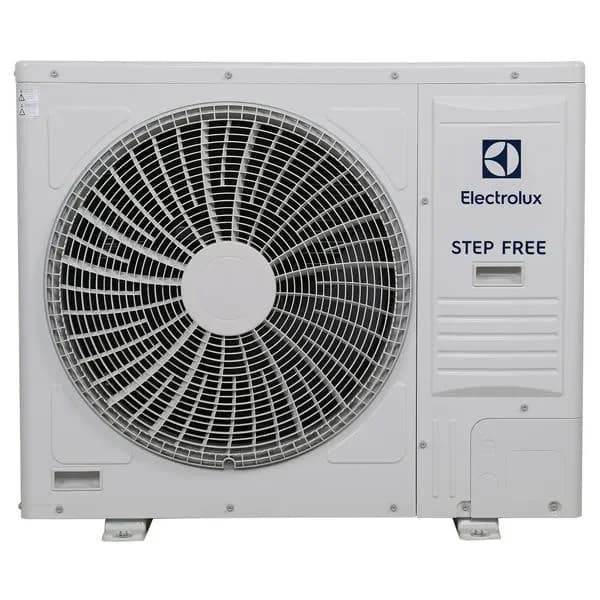

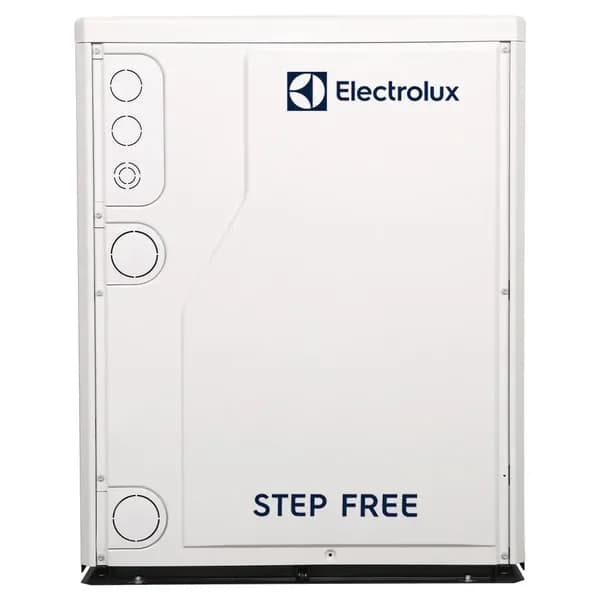

В разделе собраны наружные VRF блоки Electrolux разной производительности. К ним подключаются внутренние блоки той же марки — канальные, кассетные и другие типы из раздела VRF. Цена зависит от конфигурации, поэтому рассчитывается по запросу: отправьте план здания через форму коммерческого предложения. Как проходит проектирование и монтаж VRF системы силами наших бригад, описано на отдельной странице.
